La conception de La Growroom, un pavillon de ferme urbaine qui interroge sur comment les villes peuvent se nourrir grâce à une architecture de production alimentaire, est désormais open source et accessible à tous.

SPACE10 envisage un avenir, où nous cultiverons notre propre nourriture beaucoup plus localement. Pour susciter des conversations sur la façon dont nous pouvons ramener la nature dans nos villes, cultiver notre propre nourriture et répondre à la demande rapidement croissante de beaucoup plus de nourriture à l’avenir, nous nous sommes associés aux architectes Sine Lindholm et Mads-Ulrik Husum pour créer The Growroom. Debout comme un jardin sphérique, il permet aux gens de cultiver leur propre nourriture beaucoup plus localement d’une manière belle et durable.

De Taipei à Helsinki et de Rio de Janeiro à San Francisco, la version originale de The Growroom a suscitée l’intérêt et les gens ont demandé à acheter ou à exposer The Growroom. Mais cela n’a pas de sens de promouvoir la production alimentaire locale, puis de commencer à l’expédier à travers les océans et les continents. C’est pourquoi nous publions maintenant The Growroom en tant que conception open source et encourageons les gens à créer leur propre site local afin de donner vie à de nouvelles opportunités.

** Facile comme 1, 2, 3 **

La fabrication numérique a rendu les outils d’usine de pointe accessibles aux gens ordinaires. Une nouvelle génération de technologies telles que la fabrication additive et soustractive 3D à la découpe laser et la fabrication en surface est disponible pour le public dans les fab labs et les espaces de fabrication de n’importe quelle grande ville.

Cela signifie que la plupart des gens - en théorie - pourraient produire presque tout eux-mêmes. Tout comme les imprimantes sont désormais omniprésentes; locale et à la demande, la production sur mesure pourrait devenir la norme du futur. Nous exploitons ce potentiel émergent en publiant les fichiers de découpe pour The Growroom. Tout ce dont vous avez ensuite besoin pour le construire, c’est de deux marteaux en caoutchouc, de 16 feuilles de bois contreplaqué et d’une visite à votre espace de laboratoire ou de fabrication local avec une fraiseuse CNC. La conception vise à rendre l’assemblage facile et intuitif pour quiconque à manipuler, et The Growroom est produit à partir d’un seul matériau, ce qui le rend accessible et abordable pour la plupart des communautés.

La Growroom originale a été conçu dans le cadre du concours CHART Architecture. Photo de Rasmus Hjortshøj

Conçu pour les villes

La nourriture locale représente une alternative sérieuse au modèle alimentaire mondial. Il réduit les kilomètres alimentaires, notre pression sur l’environnement et informe nos enfants de la provenance réelle de la nourriture. Le résultat sur la table à manger est tout aussi fascinant. Nous pourrions produire des aliments de la plus haute qualité qui ont meilleur goût, qui sont beaucoup plus nutritifs, frais, biologiques et sains.

Le défi est que l’agriculture traditionnelle occupe beaucoup d’espace et que l’espace est une ressource rare dans nos environnements urbains.

Le Growroom est conçu pour les villes et avec sa taille de 2,8 x 2,5 mètres, il a une petite empreinte spatiale lorsque vous grandissez verticalement. Il est conçu pour soutenir notre sentiment de bien-être quotidien dans les villes en créant une petite oasis ou une architecture de `` pause ‘’ dans notre paysage sociétal au rythme effréné, et permet aux gens de se connecter avec la nature en sentant et en goûtant l’abondance d’herbes et de plantes . Le pavillon, construit comme une sphère, peut se tenir librement dans n’importe quel contexte et pointe dans une direction d’expansion de l’architecture contemporaine et partagée.

Les tranches qui se chevauchent garantissent que l’eau et la lumière peuvent atteindre la végétation à chaque niveau, sans atteindre le visiteur à l’intérieur et fonctionnent ainsi comme un activateur de croissance pour la végétation et un abri pour le visiteur.

Mads-Ulrik Husum et Sine Lindholm - les architectes derrière The Growroom. Photo de Niklas Vindelev

Construisez votre propre Growroom

Vous pouvez créer votre propre Growroom en 17 étapes faciles. Trouvez les instructions ci-dessous et téléchargez gratuitement les fichiers de découpe [ici] (https://github.com/space10-community/the-growroom).

Veuillez nous donner un coup de pouce sur Instagram: [@ space10_journal] (https://www.instagram.com/space10_journal/) + # SPACE10Growroom si vous construisez votre propre Growroom ou envoyez-nous un e-mail sur [dé[email protected]] (mailto : [email protected]). Nous serions ravis de célébrer votre version.

Le Growroom a une [Creative Commons Attribution 4.0 International License] (https://creativecommons.org/licenses/by/4.0/), ce qui signifie que le design peut être partagé, copié et développé sans demander la permission et que nous ne le faisons pas ’ t prendre la responsabilité de votre sécurité. La seule condition est que vous attribuez les travaux originaux à SPACE10 et aux architectes Mads-Ulrik Husum et Sine Lindholm, ajoutez un lien et indiquez si des modifications ont été apportées.

Bonne chance!

Commencer

Nombre maximal de caractères : 5000

Les pièces dont vous avez besoin pour construire The Growroom. Photo de Niklas Vindelev

Pour commencer à construire The Growroom, certains éléments doivent être prêts et disponibles:

Fichiers de découpe CNC

Téléchargez les fichiers de découpe CNC ici et partagez avec votre fab lab local ou votre espace fabricant qui peut couper les pièces pour vous.

Matériaux

  • 13 feuilles de contreplaqué: 2440 mm x 1220 mm x 18 mm
  • 4 feuilles de contreplaqué: 2440 mm x 1220 mm x 4 mm
  • 500 vis à tête cylindrique inoxydable: 3,5 mm x 30 mm

N’oubliez pas de traiter le contreplaqué avant de mettre de la terre et des plantes.

Machinerie

  • Machine CNC avec une fraise de 8 mm de diamètre. Alternativement, le Growroom peut être découpé sur une machine de découpe laser - (les fab labs et les espaces de fabrication avec une fraiseuse CNC ouverts au public se trouvent dans la plupart des grandes villes).
  • Banc de scie

Outils

  • Tournevis
  • Embout approprié pour les vis
  • Perceuse, 2 mm de diamètre
  • 2 marteaux

Le Growroom est produit en un seul matériau et est assemblé avec des marteaux ou tout autre objet dur que vous avez traîné, qui peut être utilisé pour faire tomber les ciseaux en place.

Nous y reviendrons.

Sur le bord de chaque niveau, le contreplaqué mince est monté à l’aide des vis.

Nous y reviendrons également.

Nous espérons que vous apprécierez la construction et l’utilisation de The Growroom.

Pièces fraisées CNC

| 798x676

Photos par Niklas Vindelev

Étape 1

Étape 2

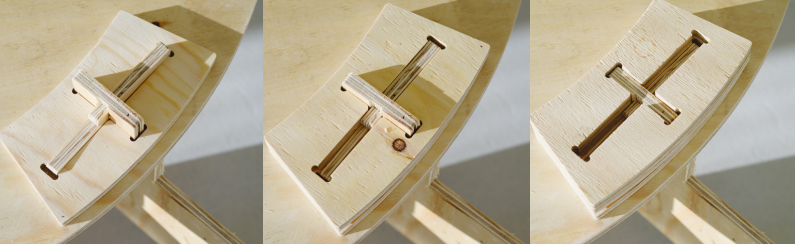

Les pièces de support sont mises en place dans les planches verticales A comme indiqué à l’ÉTAPE 1. Les planches verticales A avec les pièces supportées attachées sont placées dans une fente sur deux du cercle Big A. Notez que la fente a de petits trous d’un côté ou des deux.

| 797x244

Photos par Niklas Vindelev

Étape 3

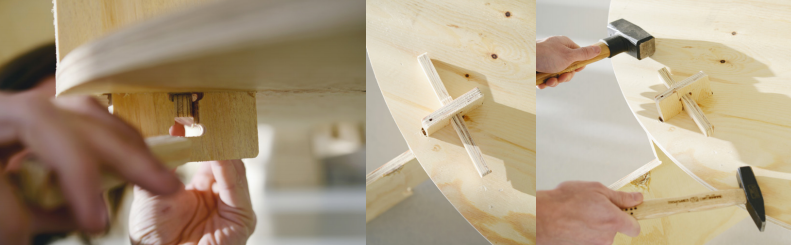

Les ciseaux sont mis en place sous le fond comme illustré ci-dessus. Continuez à frapper les ciseaux avec les marteaux des deux côtés jusqu’à ce qu’ils soient complètement fixés.

| 791x245

Photos par Niklas Vindelev

Étape 4

Les chaussures sont placées sous chaque planche verticale A avec des ciseaux à l’intérieur. Les 4 chaussures constituent la base du pavillon, de sorte que le pavillon ne supportera pas de moudre sur le bord des A verticaux.

| 795x244

Photos par Niklas Vindelev

** Étape 5 **

Les planches verticales A1 sont placées dans les autres fentes du sol.

** Étape 6 **

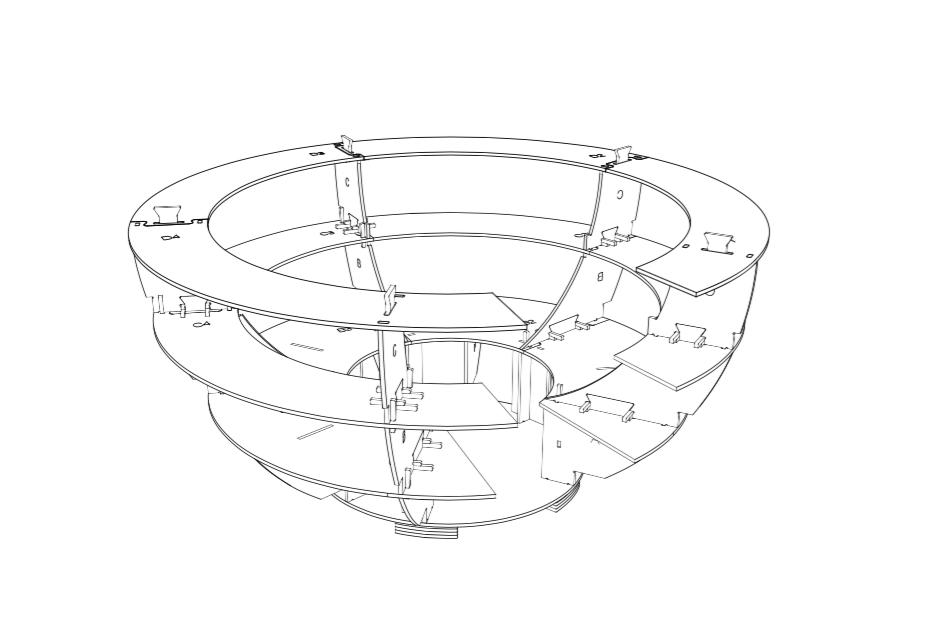

Les B1-B4 horizontaux sont maintenant montés sur le dessus du vertical comme avec les poutres de support attachées et les A1 verticaux. Assurez-vous que l’ouverture est comme illustré ci-dessus, où il n’y a pas de poutres de support.

Photos par Niklas Vindelev

** Étape 7.1 **

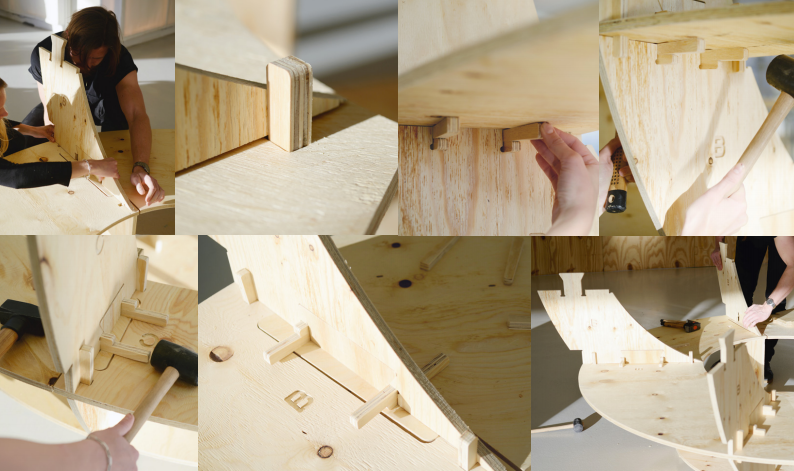

La verticale B est insérée dans les fentes horizontales B1-B4 et glissée sur le côté sur la partie de la planche verticale A qui s’enfonce.

** Étape 7.2 **

Deux ciseaux sont enfoncés dans les fentes comme illustré ci-dessus, en alignant les 2 éléments verticaux.

** Étape 7.3 **

Les ciseaux sont positionnés de manière lâche dans les fentes d’abord en dessous puis au-dessus de B1-B4 comme illustré ci-dessus. Une fois que les burins sont positionnés comme indiqué, ils sont mis en place avec deux marteaux des deux côtés simultanément.

** Étape 8 **

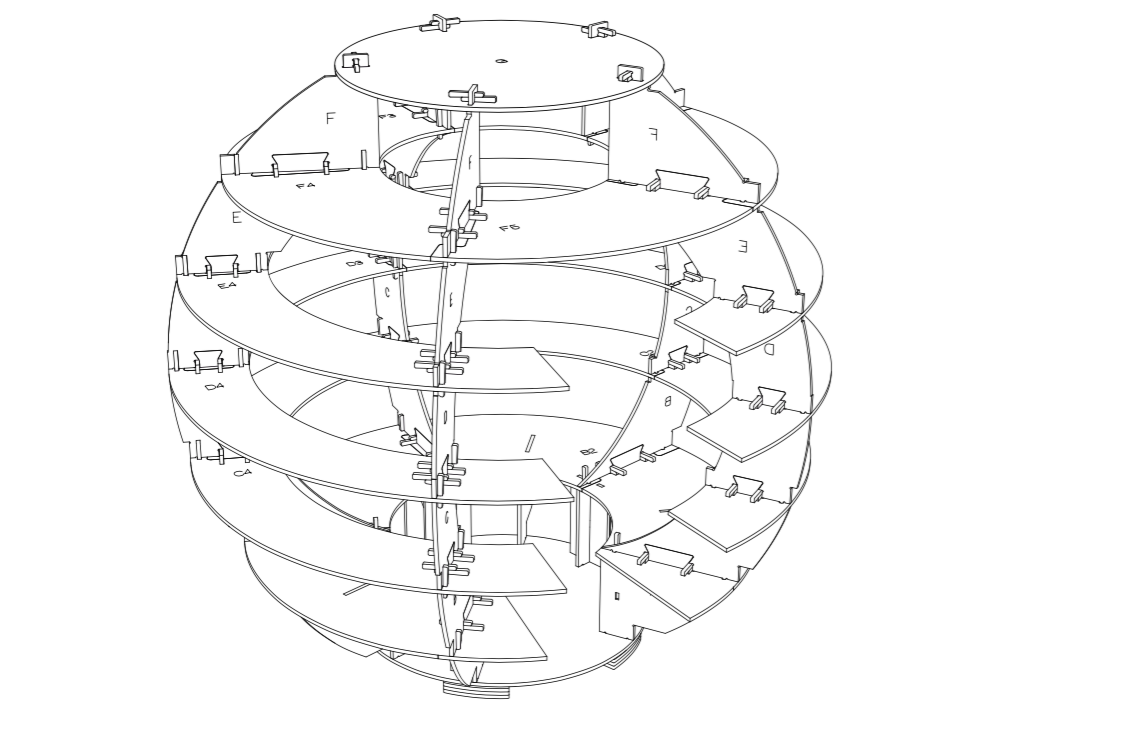

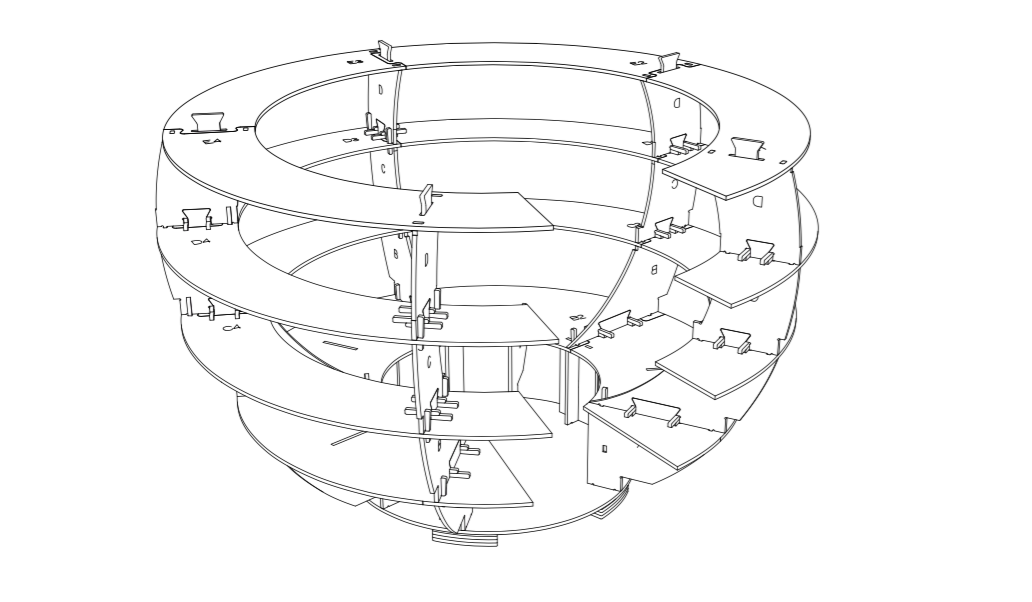

Vous devriez maintenant avoir réussi à monter la couche B de votre pavillon comme illustré ci-dessus. Afin de terminer le pavillon, répétez les ÉTAPES 6 à 7 pour les couches restantes: C, D, E, F, G

| 794x471

Photos par Niklas Vindelev

Vous avez maintenant terminé le pavillon et êtes prêt à passer au montage des bandes de bordure.

Étape 9

| 1077x596

Étape 10

| 993x607

Étape 11

| 938x642

Étape 12

| 993x596

Étape 13

| 1032x602

Étape 14

| 1048x654

Étape 15

| 1073x661

Étape 16

| 1071x731

Étape 17

| 1130x746

Bandes de bordure

Le contreplaqué de 4 mm est découpé sur la scie à table comme illustré ci-dessus. Il en résulte des bandes de bordure d’une longueur de 1220 mm. Les bandes de bordure sont suggérées par 100 mm.

Étant donné que la géométrie du pavillon n’est pas équivalente aux dimensions du contreplaqué, chaque niveau a des bandes coupées en différentes longueurs, comme illustré dans le tableau ici.

Les bandes de bordure sont des bandes de 100 mm découpées dans des panneaux de contreplaqué mesurant 1220 mm x 100 mm, avec de petits ajouts si nécessaire. Comme vous pouvez le voir, les bandes de bordure sont montées séparément sur le bord du pavillon, placées directement les unes à côté des autres.

Lors du montage des bandes de bordure, il est important de positionner la bande, de sorte que le haut de la bande touche ou s’aligne avec le détail des planches verticales, comme illustré ci-dessus.

De ce fait, vous obtenez des espaces divisés sur la plupart des niveaux pour contenir le sol et les plantes, qui mesure 70 mm de haut. Au-dessous des bandes de bordure devient la place pour la lumière de bande LED si vous le souhaitez. Les flèches indiquent où placer les vis.

Les bandes de bordure sont placées comme illustré ci-dessus dans le dessin en coupe. Comme vous le voyez, ils sont toujours placés là où les planches verticales ont une indentation ou l’inverse. Sachez que les bandes de bordure au niveau du sol (Horisontal A) ont un espace aussi grand que l’entrée, de sorte que les bandes de bordure doivent être placées de sorte qu’elles s’alignent avec les niveaux ci-dessus en termes d’espace d’entrée.

Lors du montage des bandes de bordure, il est important de positionner la bande, de sorte que le haut de la bande touche ou s’aligne avec le détail des planches verticales, comme illustré ci-dessus. De ce fait, vous obtenez des espaces divisés sur la plupart des niveaux pour contenir le sol et les plantes, qui mesure 70 mm de haut.

Au-dessous des bandes de bordure devient la place pour la lumière de bande LED si vous le souhaitez. Les flèches indiquent où placer les vis.

Représenté ci-dessus, vous voyez le petit élément, qui se trouve dans la fente des planches verticales B. Cet élément est monté de chaque côté de B. Sur l’élément, les bandes de bordure sont vissées (intérieur B), de l’intérieur. La longueur de
la bande, comme décrit à la page 18, garantit que la bande de bordure a la courbure circulaire appropriée.

Dans ce schéma, une bande LED est représentée, montée sur le bas de la bande de bordure. Cela permet un éclairage invisible et sûr du pavillon, semblable à ce que l’on trouve sur le Growroom d’origine. La bande LED peut être montée de la même manière à tous les niveaux.

Le Pavillon est terminé, et vous pouvez commencer à remplir le sol et les plantes au niveau C, D, E, F, G. Pour avoir un meilleur contrôle du sol et de l’eau, vous pouvez avantageusement mettre du plastique dans chaque espace, afin qu’il recouvre toute la zone avant d’y mettre du sol et des plantes.

Le Growroom dans toute sa splendeur. Photo par Alona Vibe

  • Le Growroom est activé par les futurs laboratoires vivants SPACE10 et les architectes danois * * Sine Lindholm * * et * * Mads-Ulrik Husum *

  • Tous les dessins architecturaux sont de Sine Lindholm et Mads-Ulrik Husum. *
